TOPICO
4 DETALLE Y DISTORSION DE LA IMAGEN RADIOGRAFICA
detalle en una radiografia se refiere a cuan definida se podrian ver las
estructuras pequenas, por que cuando las es tructuras tienen bordes
definidos,precisos y cuando las dife rencias de densidad entre las estructuras
sean suficientes pa ra el ojo,es posible distinguir una estructura de otra
para lograr radiografias con detalle,las parte anatomica de bera ser
adecuadamente penetrada por kilovoltaje y existir un nivel aceptable de
densidad.
pero el detalle radiografico es dependiente primariamente de factores
geometricos y factores que afectan la visibilidad tales como
factores geometricos
punto focal
visibilidad :exposicion
distancia foco película
distancia objeto película
inmovilización
tipo de film
tipo y velocidad de pantallas
contacto pantalla película
LA IMPORTANCIA DEL TAMANO DEL PUNTO FOCAL
Con la introduccion de generadores de RADIACIÓN de alta po tencia,y mayor
selección de tubos de rayos x y la nueva TECNOLOGÍA y nuevos procedimientos,
el tamano del punto focal ha venido a ser muy importante.
Debe saberse que los fabricantes de tubos de rayos x, colocan dos puntos
focales uno mayor de 1,1.2;1.6 o 2 mm y uni pequeño de 03,06 .Los focos grandes
se usan para altas cargas de mas y los focos pequenos para detalle.
El tamano del punto focal del tubo tienen gran efecto en el registro del
detalle radiografico,dado que cuanto mas peque no sea el punto focal mas
DEFINICIÓN y resolucion y detalle existira.
Pero,el punto focal no es constante,se ensanchara según se baje el kv y
aumente el mas por ej de 300 a
1000mas debido a aumento de corriente y calentamiento en el filamento.Por ello
se recomienda usar en consola de mandos bajo mas lo cual permitiria adecuados
tiempos de EXPOSICIÓN para la parte y buen detalle.
LA IMPORTANCIA DEL FACTOR GEOMETRICO
LA GEOMETRÍA DE LA IMAGEN Y EL DETALLE
Si no hay detalle/DEFINICIÓN habra distorsion.La distorsion o INDEFINICIÓN
geometrica ocurrira cuando la parte a ser radiografiada,es magnificada y
distorsionada.
Ello resultara de una COMBINACIÓN de tamano del punto focal,la distancia
tubo PELÍCULA (DTP)y OBjeto PELÍCULA(DOP).
En toda aquella distancia dtp mayor de 72 pulgada o 183cm el tamano del
punto focal tiene muy poco efecto
Observe el efecto del punto focal en la FORMACIÓN del FENÓMENO llamado penumbra,cuando los fotones de RADIACIÓN emergen desde diferentes puntos anodicos,por lo que para obtener el maximo detalle radiografico la penumbra debera ser reducida, al usar el punto focal mas pequeño y la dtp mas larga posible,respetando las caracteristicas del tubo
Cuanto mas pequeño sea el punto focal mas detalle se conseguira.
EL ROL DE LA DISTANCIA OBJETO PELÍCULA DOP

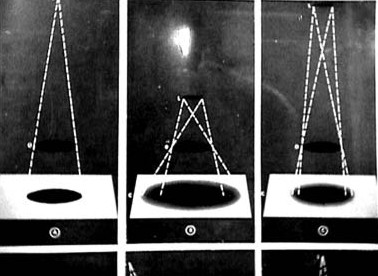

A: FOCO muy chico,gran DTP, EXCELENTE DEFINICIÓN
B: gran foco con 2 puntos fuente, y DTP corta,causa mag nificacion distorion
del objeto
C: dtp larga disminuye la
distorsion
observese que la sombra del objeto esta magnificada por que no esta en
contacto con la PELÍCULA
el grado de MAGNIFICACIÓN variara de acuerdo a l distancia
objeto PELÍCULA.
Esta imagen ilustra el efecto de la angulacion del tubo de rayos x en la
distorsion de la imagen.
El grado de DEFINICIÓN detalle,de toda sombra dependerea del tamano del
foco ,la POSICIÓN del objeto o
distancia foco PELÍCULA
A imagen recortada por la angulacion y malalineacion del tuno
B imagen magnificada
C imagen elongada
La falta de alineacion del tubo-objeto-film causara distorsion y
magnificacion ,pero si el alineamiento es correco,pero el objeto es colocco
lejos del film la imagen se magnificara con una distorsion proporcional.
Por ultimo, la falta de inmovilizacion del obejeto
,movimiento,respiracion etc durante la exposicion causara perdida del detalles y
definicion .
TABLA DE TIEMPOS DE EXPOSICION PARA CONTROLAR EL MOVIMIENTO
CABEZA CUELLO 50-100 MILISEGS
CORAZON
3-7 MS
PULMONES 20 MS
ABDOMEN 50-80 MS
EXTREMIDADES 50 MS
